いろいろな使い方 本製品のWebページを表示する
← →

ネットワーク設定



ネットワーク設定では、本製品のネットワーク設定を行います。



ネットワーク設定
セキュリティ設定



ネットワーク設定





本製品に接続しているUSBデバイスの状態を表示します。



参考


本製品の設定をおこなう場合、ユーザー名とパスワードの入力が必要です。

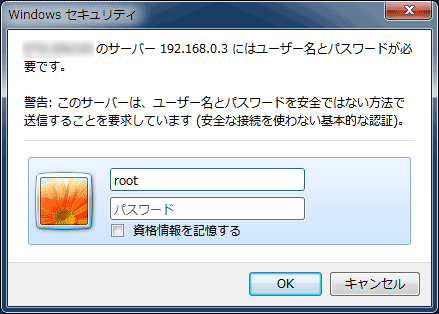

下記画面が表示されたら、ユーザー名(root)とパスワードを入力してから、「OK」をクリックしてログインしてください。
(本製品のパスワードは、工場出荷時設定では設定されていません。)






項目 設定内容 工場出荷設定
ホスト名 本製品のホスト名を設定します。
ここで設定した名称がnet.USBクライアント、WINSなどで使用されます。他の機器と重複しない名称を割り当ててください。
CL2-003NUxxxxxx
(xxxxxx はEthernetアドレスの下6桁)
DHCP/BOOTP DHCP/BOOTPプロトコルの動作を禁止(DISABLE) / 許可(ENABLE)します。
DHCP / BOOTPは起動時にDHCPサーバまたはBOOTPサーバより IPアドレスの取得をおこなうプロトコルです。本製品のIP アドレスを DHCP / BOOTP によって設定するためには、サブネットワーク内に適切に設定されたDHCP ないしは BOOTP サーバが稼動していなければなりません。本製品 は DHCP と BOOTP を自動認識し、先に応答のあったIPアドレスを自分のアドレスとして採用します。
ENABLE
IPアドレス 本製品のIPアドレスを設定します。
設定値は、10進数4桁で「xxx.xxx.xxx.xxx」の形式で設定します。
0.0.0.0
サブネットマスク 本製品のサブネットマスクを設定します。
設定値は、10進数4桁で「xxx.xxx.xxx.xxx」の形式で設定します。「0.0.0.0」を設定するとこの項目は無効になり、IPアドレスに応じたサブネットマスクが自動的に使用されます。
0.0.0.0
デフォルトゲートウェイ 本製品のゲートウェイのIPアドレスを設定します。
設定値は、10進数4桁で「xxx.xxx.xxx.xxx」の形式で設定します。ゲートウェイは本製品と同じサブネットワーク内に存在しなければなりません。「0.0.0.0」を設定するとこの項目は無効になります。
0.0.0.0
mDNS mDNS機能(AppleのBonjour機能)の使用有無を指定します。
(ENABLE:使用する DISABLE:使用しない)
ENABLE
mDNSサービス名 本製品のmDNSサービス名を設定します。
ここで設定した名称は、AppleのBonjour機能を使用してネットワーク検索した際の表示名称として使用されます。
他の機器と重複しない名称を割り当ててください。
CL2-003NUxxxxxx
(xxxxxx はEthernetアドレスの下6桁)
LANインターフェイス 物理ネットワークの種別を設定します。
通常はAUTOで使用してください。本製品の電源投入時に本製品が接続されているHUBのLINKランプが点灯しない場合は、この設定を接続HUBのネットワーク種別に変更します。
AUTO
プライマリWINSサーバ WINSサーバ(プライマリ/セカンダリ)のIPアドレスを10進数「xxx.xxx.xxx.xxx」の形式で設定します。 0.0.0.0
セカンダリWINSサーバ
NetBIOSスコープID WINS環境のグループIDを設定します。
スコープIDは登録されたホスト名を認識するコンピュータのグループIDを定義します。
なし
DDNS ダイナミックDNSサービス『iobb.net』を利用する場合は、[ENABLE]を選択します。 ENABLE
DDNS シリアル番号 本製品のシリアル番号(S/N)(iobb.net登録に使用したもの)を入力します。
シリアル番号(S/N)は ユーザーIDに該当します。
※本製品のシリアル番号(S/N)は、本製品に貼られているシールにある大文字半角英数字12桁です。(例:ABC1234567ZX)
なし
DDNSサーバパスワード iobb.netに登録したパスワードを入力します。
(使用可能な文字数は、6〜8文字です。)
なし
DDNSドメイン iobb.netに登録したホスト名を入力します。
xxxx.iobb.netの場合、「xxxx」のみ入力します。
なし
DDNS アクセス頻度 iobb.net に設定した間隔(10 / 20 / 30 / 40 / 50 / 60 分)でIPアドレスの更新をおこないます。
10(分)

注意


[DHCP/BOOTP]を[DISABLE]にした場合、IPアドレスを「0.0.0.0」に設定しないでください。
意図しないIPアドレスに設定されアクセスできなくなる可能性があります。

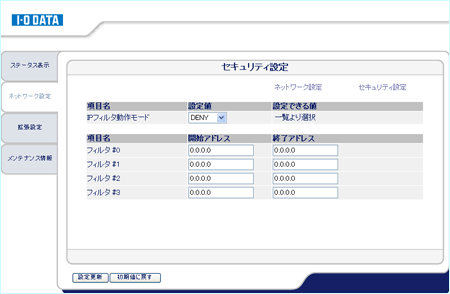

セキュリティ設定





セキュリティ設定、登録したIP アドレスの範囲からの本製品への通信を、許可/拒否することができます。



項目 設定内容 工場出荷設定
IPフィルタ動作モード IPフィルタの動作を設定します。
設定には「ALLOW」と「DENY」があり、「ALLOW」にすると設定したIPアドレス範囲からのみデータを受けとります。
「DENY」にすると設定したIPアドレス範囲からのデータを受けとりません。
DENY
フィルタ#0〜#3 IPフィルタの範囲を設定します。
フィルタしたいIPアドレスの範囲は4組まで設定できます。設定が不要な場合はアドレス範囲を「0.0.0.0」から「0.0.0.0」にします。
0.0.0.0

注意


DHCPサーバーのアドレスを拒否するとIPアドレスが取得できなくなります。IPアドレスを取得する場合は、DHCPサーバーのアドレスを拒否しないでください。
